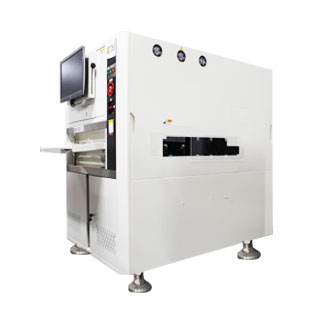

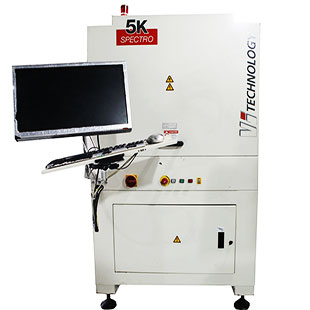

AOI檢測設備是什么意思？

AOI全稱自動光學檢測儀，是一種新興起的新型測試技術，但發展迅速，很多廠家都推出了AOI測試設備。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

AOI檢測設備是近幾年才興起的一種新型測試設備，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。

1、用于錫膏印刷機之后，這種AOI設備成為SPI，主要用來檢測錫膏印刷機的印刷質量，有沒有錫膏偏位，漏印，多錫，少錫之類的不良。

2、用于貼片機之后，這種叫做焊前檢測，用于檢測元件焊接之前的帖裝不良，如電子元件的偏位，反向，缺件，反白，側立等不良。

3、用于回焊爐之后，這種叫做焊后檢測，檢測電子元器件經回焊爐之后的焊接不良，偏位，缺件，反向的再檢測和焊點的多錫，少錫，空焊。

度板到低密度大尺寸板,并可提供在線檢測方案,以提高生產效率,及焊接質量.通過使用AOI作為減少缺陷的工具,在裝配工藝過程的早期查找和消除錯誤,以實現良好的過程控制。

早期發現缺陷將避免將壞板送到隨后的裝配階段,AOI將減少修理成本將避免報廢不可修理的電路板.二、主要特點1）高速檢測系統與PCB板帖裝密度無關2）快速便捷的編程系統- 圖形界面下進行-運用帖裝數據自動進行數據檢測-運用元件數據庫進行檢測數據的快速編輯3）。

運用豐富的專用多功能檢測算法和二元或灰度水平光學成像處理技術進行檢測4）根據被檢測元件位置的瞬間變化進行檢測窗口的自動化校正,達到高精度檢測5）通過用墨水直接標記于PCB板上或在操作顯示器上用圖形錯誤表示來進行檢測電的核對三、AOI 檢查與人工檢查的比較項目人工檢查AOI檢查pcb。
