AOI光學儀是如何檢測pcb不良的？

AOI的全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。AOI是新興起的一種新型測試技術，但發展迅速，很多廠家都推出了AOI測試設備。

AOI自動光學檢測，基bai于光學原理來du對焊接生產中遇到的常見缺陷進行檢測的zhi設備。AOI為新dao興起的一種新型測試技術，但發展迅速，很多廠家都推出了AOI測試設備。

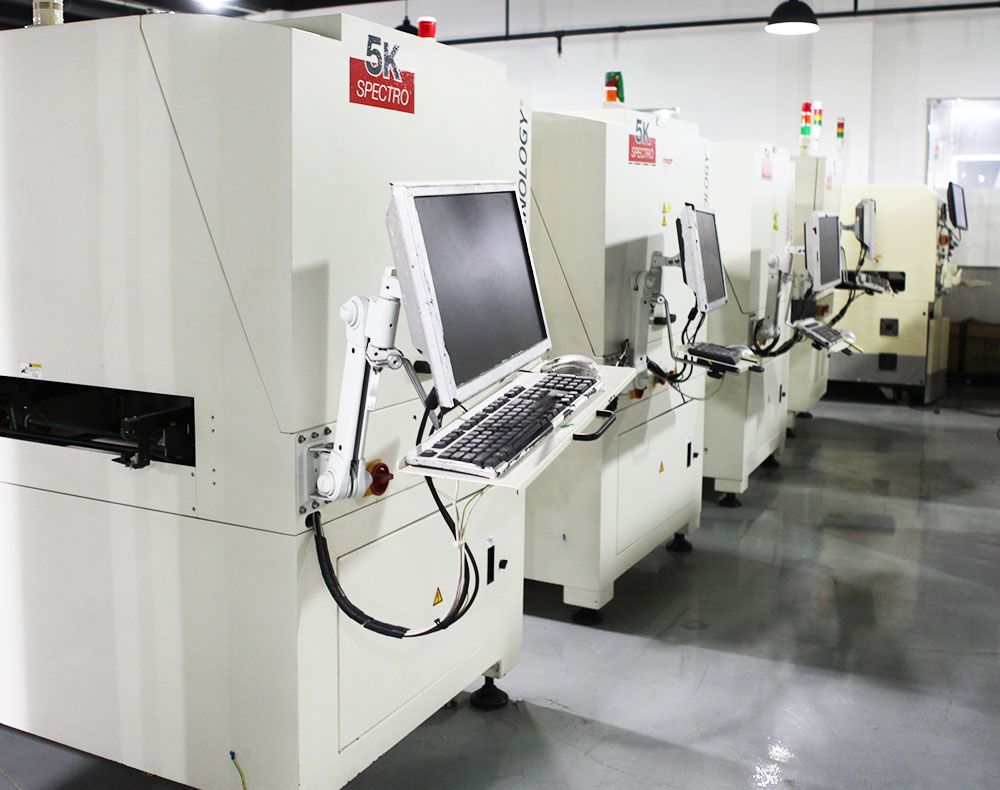

當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。AOI（area of interest），即信息面，也叫興趣面，地圖數據中的區域狀的地理實體。

實施AOI有以下兩類主要的目標：

1、最終品質

對產品走下生產線時的最終狀態進行監控。當生產問題非常清楚、產品混合度高、數量和速度為關鍵因素的時候，優先采用這個目標。AOI通常放置在生產線最末端。在這個位置，設備可以產生范圍廣泛的過程控制信息。

2、過程跟蹤

使用檢查設備來監視生產過程。典型地包括詳細的缺陷分類和元件貼放偏移信息。當產品可靠性很重要、低混合度的大批量制造、和元件供應穩定時，制造商優先采用這個目標。這經常要求把檢查設備放置到生產線上的幾個位置，在線地監控具體生產狀況，并為生產工藝的調整提供必要的依據。
