AOI檢測儀是由相機、鏡頭、光源組成的嗎？

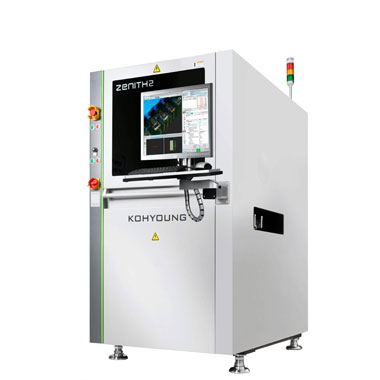

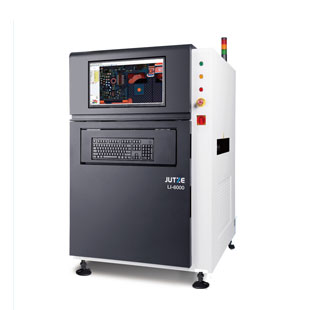

AOI檢測又稱自動光學檢測技術，也稱為機器視覺檢測技術或自動視覺檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。當自動檢測時，機器通過攝像頭自動掃描PCB。

采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

AOI系統組成是由相機、鏡頭、光源、計算機等通用器件集成的簡單光學成像與處理系統。光源照明下利用相機直接成像，然后由計算機處理實現檢測。這種簡單系統的優點是成本低、集成容易、技術門檻相對不高，在制造過程中能夠代替人工檢測，滿足多數場合的要求。

根據成像方法的不同，AOI又可分為三維（3D）AOI和二維（2D）AOI，三維AOI 主要用于物體外形幾何參數的測量、零件分組、定位、識別、機器人引導等場合； 二維AOI主要用于產品外觀（色彩、缺陷等）檢測、不同物體或外觀分類、良疵品檢測與分類等場合。

但對于大幅面或復雜結構物體的視覺檢測，由于受到視場和分辨率（或精度）的相互制約，或生產節拍對檢測速度有特殊的要求，單相機組成的AOI系統有時難以勝任，因此可能需要有多個基本單元集成在一起，協同工作，共同完成高難度檢測任務。即采取一種多傳感器成像、高速分布式處理的AOI系統集成架構。

早期時候AOI自動光學檢測設備，大多被拿來檢測IC(積體電路)封裝后的表面印刷是否有缺陷，隨著技術的演進，現在則被拿來用在SMT組裝線上檢測電路板上的零件焊錫組裝后的品質狀況，或是檢查錫膏印刷后有否符合標準。

AOI自動光學檢測設備最大的優點就是可以取代以前SMT爐前、爐后的人工目檢作業，而且可以比人眼更精確的判斷出SMT的打件組裝缺點。但就如同人眼一般，AOI基本上也僅能執行物件的表面檢查，所以只要是物件表面上可以看得到的形狀，它都可以正確無誤的檢查出來，但對于藏在零件底下或是零件邊緣的焊點可能能力有限，當然現在有許多的AOI已經可以作到多角度的攝影來增加其對IC腳翹的檢出能力，并增加某些被遮蔽元件的攝影角度，以提供更多的檢出率。
