光學檢測儀最大的優點是什么？

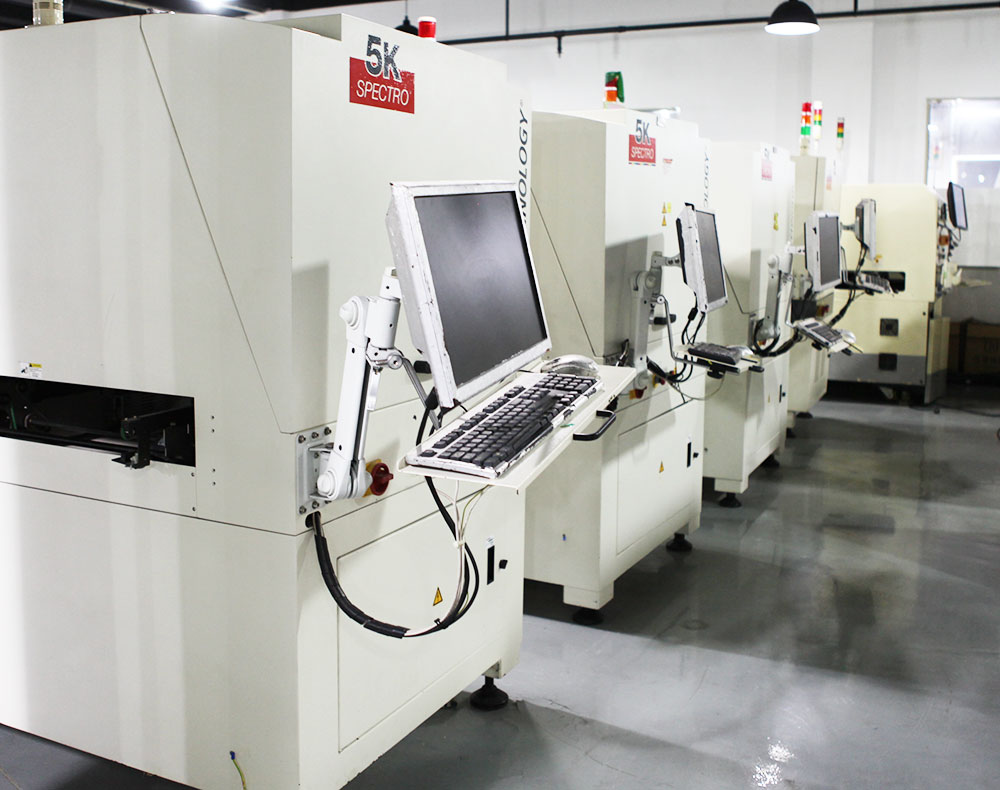

AOI（Automated Optical Inspection縮寫）的中文全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。AOI是新興起的一種新型測試技術，但發展迅速，很多廠家都推出了AOI測試設備。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。

運用高速高精度視覺處理技術自動檢測PCB板上各種不同貼裝錯誤及焊接缺陷。PCB板的范圍可從細間距高密度板到低密度大尺寸板，并可提供在線檢測方案，以提高生產效率，及焊接質量。通過使用AOI作為減少缺陷的工具，在裝配工藝過程的早期查找和消除錯誤，以實現良好的過程控制。早期發現缺陷將避免將壞板送到隨后的裝配階段，AOI將減少修理成本將避免報廢不可修理的電路板。

AOI自動光學檢測設備最大的優點就是可以取代以前SMT爐前、爐后的人工目檢作業，而且可以比人眼更精確的判斷出SMT的打件組裝缺點。但就如同人眼一般，AOI基本上也僅能執行物件的表面檢查，所以只要是物件表面上可以看得到的形狀，它都可以正確無誤的檢查出來，但對于藏在零件底下或是零件邊緣的焊點可能能力有限，當然現在有許多的AOI已經可以作到多角度的攝影來增加其對IC腳翹的檢出能力，并增加某些被遮蔽元件的攝影角度，以提供更多的檢出率。

AOl具有元器件檢驗、PCB光板檢査、焊后組件檢查等功能。AOI檢測系統進行組件檢測的一般程序是：自動計數已裝元器件的印制電路板，開始檢驗；檢查印制電路板有引線的一面，以保證引線端排列和彎折適當；檢査印制電路板正面是否有元器件缺漏、錯誤元器件、損傷元器件、元器件裝接方向不當?shù)龋粰z査裝接的IC及分立元器件的型號、方向和位置等；檢查IC元器件上標記的印制質量檢驗等。

一且AOI發現不良組件，系統向操作者發出信號，或觸發執行機構自動取下不良組件。系統對缺陷進行分析，向主計算機提供缺陷類型和頻數，對制造過程做必要的調整。AOI的檢査效率與可靠性取決于所用軟件的完善性。AO還具有使用方便、調整容易、不必為視覺系統算法編程等優點。
