島津SMX-1000PLUS是一款高性能、多功能的X射線熒光光譜儀，廣泛應用于材料科學、地質勘探、環境監測、藝術品鑒定等領域。該儀器采用先進的X射線熒光分析技術，能夠快速、準確地測定各種元素的含量和分布，為用戶提供可靠的實驗數據。
島津SMX-1000PLUS的設計緊湊、操作簡便，配備了先進的探測器和數據處理系統，能夠提供出色的分辨率和靈敏度。其獨特的X射線管技術使得儀器能夠在短時間內獲得高質量的譜圖，從而提高了分析效率。此外，該儀器還具備強大的自動化功能，能夠實現無人值守的長時間連續工作，為實驗室?guī)順O大的便利。
在應用領域方面，島津SMX-1000PLUS展現出廣泛的應用潛力。在材料科學領域，該儀器可用于研究材料的成分、結構和性能，為新材料的設計和開發提供有力支持。在地質勘探領域，SMX-1000PLUS能夠快速分析巖石、礦石中的元素含量，為礦產資源評價提供重要依據。在環境監測領域，該儀器可用于檢測大氣、水體、土壤中的污染元素，為環境保護提供有效手段。同時，SMX-1000PLUS在藝術品鑒定領域也發揮著重要作用，能夠準確鑒定藝術品的材質和年代，為文物保護和藝術品市場提供有力保障。
總之，島津SMX-1000PLUS憑借其卓越的性能和廣泛的應用領域，成為了X射線熒光光譜儀市場中的佼佼者。無論是科研實驗室還是工業生產現場，SMX-1000PLUS都能夠為用戶提供高效、準確的元素分析解決方案。

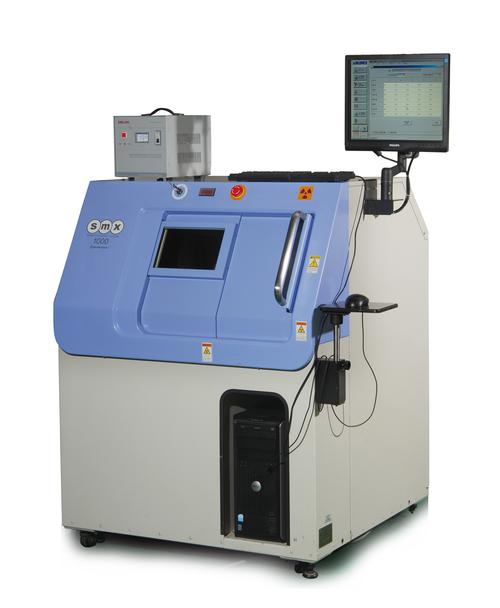

用途? SMX-1000 Plus/SMX-1000L Plus可通過非破壞的方式，在高放大倍數下透視檢查高密度實裝基板或BGA·CSP·系統LSI的超細微部的連接狀態(斷線·接觸)。
產品特點?
1、封閉式X光管,壽命更長，設備體積更小，使用更方便 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2、獨特的導航界面設置，可隨意點擊以獲取該位置圖像 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 3、傾斜60度檢查，可輕易看清BGA虛焊不良 ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 4、汽泡檢查，可直觀判斷BGA焊球內汽泡體積，直觀判斷該焊點是否合格 |
產品參數?
結構 | 閉管 | 空間分辨率 | 5um |
最高電壓 | 90kv（10w） | 可搭載尺寸 | 350mm*400mm |
圖像檢測裝置 | 平板檢測器（FPD） | 實際檢查尺寸 | 300mm*350mm |
受光部傾斜 | 最大60° | 可搭載重量 | 最大5kg |
檢查視野 | 約2~35mm | 輸入電壓 | AC100V 1KVA |
放大倍率 | 約6~152倍 | 設備尺寸 | 995mm*990mm*1285mm |
檢測尺寸 | 300*350mm | 設備重量 | 約500kg |
卓越的操作性能?
檢查條件的 預設功能 | 由于拍攝的圖像具有豐富的動態信息，所以系統在不改變X射線條件下，從檢查條件一覽中挑選適合的設定，就能立刻看到希望觀察部位（材質）的最優圖像。 |
用外觀CCD定位 | 通過可拍攝載物臺全區域的CCD相機，指定載物臺的位置，簡單操作即可將載物臺瞬間移動到想觀察位置。 |
在實時圖像上定位（只限鼠標操作） | 僅使用鼠標就能完成所有操作，這樣使操作人員可在視線不離開顯示器的狀態下集中精力完成檢查作業。另外，新系統也可將鼠標點擊點移動到顯示器中心的「中心移動」功能。 |
各種功能多方支持操作者?
步進功能 | 步進功能，是等間距順序移動載物臺進行檢查的功能。此功能對可排列在托盤等上的相同形狀的樣品的檢查尤其高效。 |
教學功能 | 教學（teaching）功能是使載物臺移動到預先登錄的檢查點進行檢查的功能。對于同種類樣品的大量檢查，登錄檢查點后，可快速移動載物臺，進行高效的檢查。 |
圖像一覽功能 | 保存的圖像可按文件夾進行縮略顯示。本裝置的縮略圖顯示具備下列豐富的功能給操作人員強大支持。 |
標配的各種計測功能?
尺寸測量 | 包括2點間距離，角度、曲率的測量。以前需要對每幅圖像進行尺寸校準，現在系統將其與放大倍數聯動，校準數據自動計算，可高效實現尺寸測量。 |
BGA氣泡率測量 | 臨界值值設定后，點擊測量圖標，系統自動測量圖像上顯示出所有空洞。系統還可根據預先設定的標準自動判斷合格與否，而且測量結果還可以CSV格式保存。 |
面積比率測量 | 用于測量焊接或焊盤上錫膏的浸潤比率等。系統對指定ROI(用戶指定區域)內的目標面積的比率進行測量。面積比率是指目標面積/ROI面積的值。 |
金線曲率測量 | 確定金線兩端和最大曲率點位置，系統據此能夠計算出金線的曲率。此測量結果也可以CSV格式保存。 |
