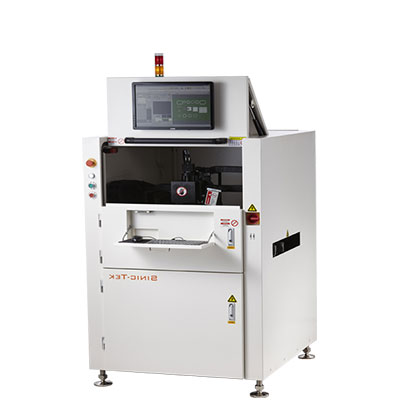

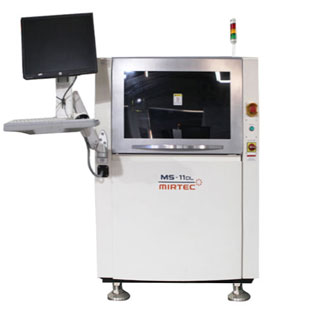

SPI(Solder Paste Inspection)是指錫膏檢測系統,主要的功能就是以檢測錫膏印刷的品質,包括體積,面積,高度,XY偏移,形狀,橋接等。如何快速準確的檢測極微小的焊膏,一般采用PMP(中文譯為相位調制輪廓測量技術)和Laser(中文譯為激光三角測量技術)的檢測原理。
1、據統計,SPI的導入可將原先成品PCB不合格率有效降低85%以上;返修、報廢成本大幅降低90%以上,出廠產品質量顯著提高。SPI與AOI聯合使用,通過對smt貼片打樣生產線實時反饋與優化,可使生產質量更趨平穩,大幅縮短新產品導入時必須經歷的不穩定試產階段,相應成本損耗更為節省。
2、可大幅降低AOI關于焊錫的誤判率,從而提高直通率,有效節約人為糾錯的人力、時間成本。據統計,當前成品PCB中74%的不合格處與焊錫有直接關系,13%有間接關系。SPI通過3D檢測手段有效彌補了傳統檢測方法的不足
3、部分PCB上元器件如BGA、CSP、PLCC芯片等,由于自身特性所帶來的光線遮擋,貼片回流后AOI無法對其進行檢測。而SPI通過過程控制,zui大程度減少了爐后這些器件的不良情況。
4、伴隨電子產品日益精密化與焊錫無鉛化的趨勢,貼片元件越來越微型,因此,焊錫膏印刷質量正變得越來越重要。SPI能有效確保良好的錫膏印刷質量,大幅減少可能存在的成品不良率。
5、作為質量過程控制的手段,能在回流焊接前及時發現質量隱患,因此幾乎沒有返修成本與報廢的可能,有效節約了成本。
