▎隨著數碼產品等電子行業不斷朝向高功能化、超薄化、小型發展，SMT 貼裝行業越來越趨向于“高密度化貼裝”。而且隨著市場的全球化，一方面消費者的需求更加多樣化，另一方面也要求對于普及型產品進行超高效率的量產。為對應這些需求，生產線工藝配置越來越趨于多樣化。同時，為對應激烈的成本競爭壓力而將產線轉移到新興國家的企業，目前也面臨了相同的困境—新興國家的人工費高漲。為減低生產成本，“產線自動化”變得越來越重要。 |
|
一般規格 ?
電源 | 單相AC200～240V（±10%)； 頻率：50/60Hz 額定電壓為1.6kVA (8A電流MAX) |
氣源 | 不使用 |
接地條件 | D種接地（接地電阻值：100Ω以下） |
使用溫度·濕度 | 10～35℃ 35-80%RH（不結露） |
保存溫度·濕度 | 0～40℃、35～80%RH |

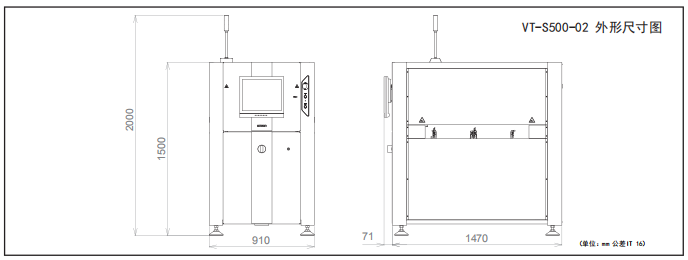

外形尺寸 | 910(W)×1,470(D)×1,500(H)mm(不包括突起部·信號燈) |
重量 | 約500kg |
基板搬送方向 | 右→左、左→右（通過Service Mode切換） |
基板搬送基準 | 前基準、后基準（通過Service Mode切換） |
搬送高度 | 900±20mm （可調整機器墊腳）※使用SMEMA對應時用戶自行準備墊腳 |
基板上下凈高 | 基板上方50mm, 基板下方50mm |
基板搬送 | 傳送帶方式 |
傳送帶寬度調整 | 自動調整 |
基板搬送速度 | 150-600mm/s 使用者可自行設定搬入和搬出時的速度，機器默認設定為200mm/s |
檢查 | 爐前爐后基板檢查 |
照明方式 | R G B 三色Color Highlight照明 |
相機 | 5M工業相機 |
分辨率 | 15μm、 10μm |
檢查對象基板 ?
外形尺寸 | 單軌：50mm×50mm～510mm×610mm(搬送方向×前后方向) 內容雙軌：2×(50mm×50mm～510mm×300mm) |
板厚 | 0.4-4.0mm |
重量 | 元件貼裝狀態下4.0KG以下 |
板彎 | 對檢查無影響的范圍（目標：板彎：±2mm以下） |
基板表面 | 銅箔·鍍金·焊錫涂層 |
基板材質 | 紙苯酚·環氧玻璃·CEM3 *FPC基板使用的前提：只有通過硅膠（粘性）等材料將撓性基板粘貼于與基本規格相應的治具(金屬板等)上時方可使 |
溫度 | 基板搬送入設備時溫度要求為40℃以下 |
最大檢查元件數量 | 10,000 個元件/基板 |
最大單板數量 | 300塊單板 |
檢查程序名稱 | 48字以內英文字母、數字、符號 (符號：#$%&’()-+=_^~@’｛｝［］) |
本說明只登載選擇機種時必要考慮的事項，沒有登載使用上的注意事項。
關于使用上的注意事項，在使用前請一定先參考使用指南。
本說明所登載的應用事例只做參考，在實際使用時請確認裝置的功能以及安全性后再使用，使用于本目錄登載內容以外的條件和環境，以及關系到核動力控制、鐵路、航空、燃燒裝置、娛樂設備、安全設備和其他對生命和財產有較大影響的情況時，特別是對安全性要求嚴格的情況時，建議在充分考慮規格和安全性的前提下使用，并且請與本公司銷售人員就具體產品規格及安全事項進行協商。
本產品在住宅區使用時會有可能產生電磁影響。
|  | |
