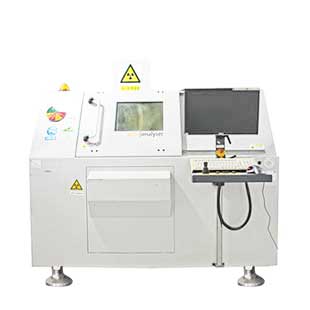

GE Phoenix pcba analyser160 X射線檢測機 擁有高分辨率自動化X射線檢測系統，應用于半導體和SMT檢測，裝備有開放式X射線管，全數字圖像采集影像鏈以及CNC數控編程。 作為無損檢測行業的全球領導廠商，GE檢測科技以技術為先導，為客戶提供高效、優質和安全的檢測解決方案。其檢測技術涵蓋膠片系統、超聲、渦流、X射線、計算機射線成像（CR），數字化射線成像（DR）和工業內窺鏡等多個領域。 對被檢測材料不會造成變形或損害，廣泛應用于航空航天、鋼鐵、電力、石油天然氣和汽車等行業。 |
|
 |  |
GE Phoenix pcba|analyser 160 |
| 設備型號 | Phoenix PCBA Analyser 160（德國） | |
| 設備尺寸 | 工作模式 | OFF-LINE（離線） |
| 長 | 1800mm | |
| 寬 | 1300mm | |
| 高 | 1800mm | |
| 重 | 2000kg | |
| 供應電源 | 230V, 50/60Hz, 單相 | |
| X-ray規格 | Tube type（射線管類型） | OPEN Tube（開管） |
| Focal Spot（微焦點） | 1um | |
| 全景范圍 | any 0~61度+全圓周旋轉(自動旋轉平臺選配) | |
| X光輸出功率 | max160kv / 1000ua /20W | |
| 放大倍率 | 1400X / 3500X（系統）未加裝斜角檢測裝置 | |
| 相機鏡頭規格 | 4＆6'模擬CCD(數字II選配) | |
| 畫素缺損 | 100 missing pixels | |
| CCD 像素 | 100萬像素 | |
| 系統像解度 | 75LP/CM（每cm內的light pair） | |
| 影像灰階 | 8-bit | |
| image area（圖像區域） | 560*610mm（未安裝旋轉裝置） 460mm*360mm(加裝旋轉裝置） | |
| 最大檢測區域 | 460*360mm | |
| 防震動裝置 | 無 | |
| 防碰撞裝置 | 防撞保護裝置 ACS SYSTEM(選配) | |
| 安全性 | 泄漏量 ＜＝1 us/hr | |
| smart 模式 | 可隨時切換以節省x-ray資源 | |
| 硬件操作單元 | 顯示器 | 19' LCD |
| 可測試重量 | sample ＜5 ㎏ | |
| 工作軸數 | X / Y / Z / Q/θ | |
| 人工操縱作業 | 激光定位/半自動 /單搖桿式 | |
| 計算機單元 | CPU | 雙核 |
| Memory | 2GB | |
| 作業系統 | Window xp | |
| 輸入裝置 | 109 key / 軌跡球 | |
| 輔助存取 | HDD 160GB+CD-R | |
| 報表輸出 | Options | |
| 分析軟件 | 檢測模式 | 條件式自動檢測 |
| video功能 | 標配 | |
| 導航圖 | X-ray掃描導航 | |

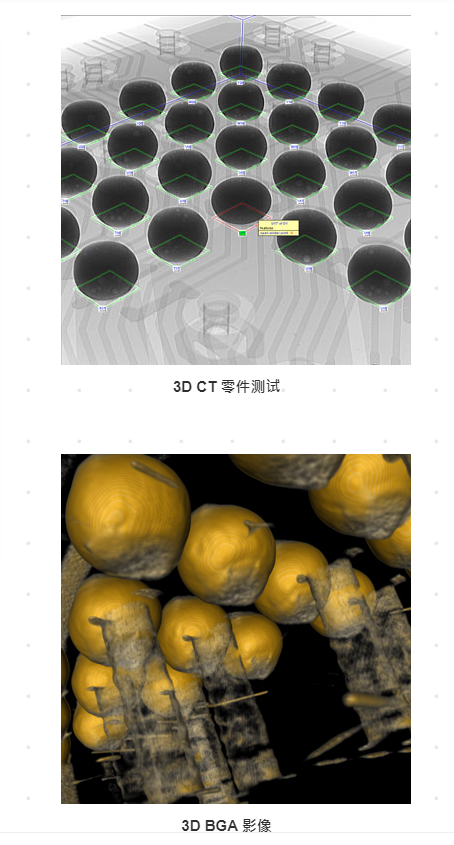

| 3D連續觀察 | 有（條件） | |

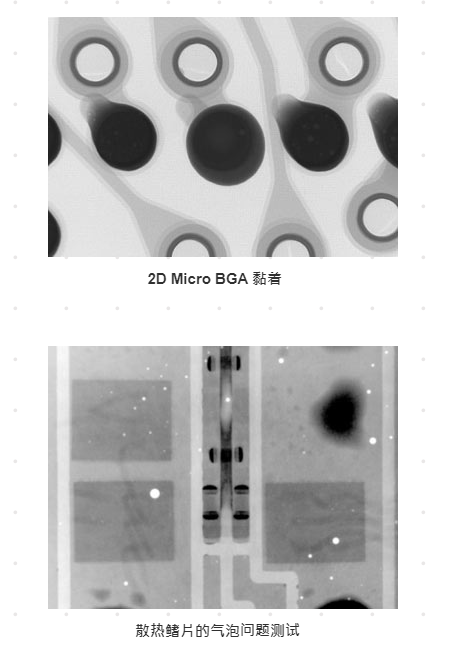

| void, wiresweep, BGA, distance等性能檢查 | 有灰度對比測空焊，氣泡計算自動檢測等功能 | |
| BGA自動檢測 | BGA自動檢測軟件(選配） | |
| 注解功能 | 無 | |
| 可模擬程度 | 邊緣突顯灰階式+套色功能 | |
| 量測范圍 | X / Y 平面方向 | |
| 安裝環境 | 特殊隔離 | 無 |
| 震動需求 | 無沖擊及有感震動 | |
| 溫、溼度 | 室溫 | |
| 空氣懸浮物 | 無導電性塵埃 | |
|  | |
