三坐標測量儀KEYENCE XM1000 手持式探針儀器 在觀察導航畫面的同時，僅需輕觸向導位置即可操作的全新測量形式。可通過直觀操作實現測量位置無人為誤差的三維測量。 其設計理念在于可安裝到任意一個想測量的位置，而且無需擔心空間問題。此外，也無需基礎工程或空氣壓縮機等附屬設備，可降低導入時的成本。 設定三坐標測量儀時，無需學習程序。僅需選擇測量項目（要素、幾何公差）進行測量，即可完成測量內容的設定。 所有測量結果將自動保存到主機內部。還可從保存的結果中自動計算出平均、σ 、3σ 、6σ 、Cpk等主要統計值并顯示出來。此外，通過僅需點擊的簡單操作，即可制作檢測結果報告書或統計報告。 |
|
三坐標測量儀KEYENCE XM1000 手持式探針儀器 |

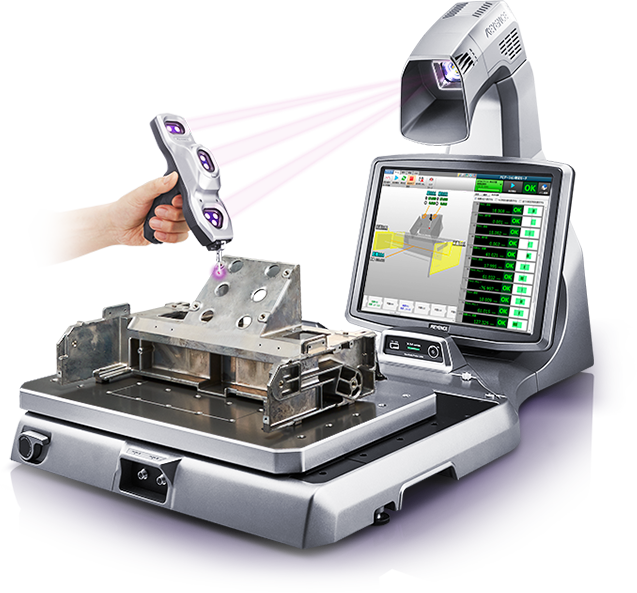

縮小手持式工具與三坐標測量儀之間的差距。遵循屏幕上的直觀指示，只需用探針觸碰測量位置，便可實現高精度的3D測量。
手持式探針三坐標測量儀
XM 系列
任何人任何地點均
可輕松操作
型號 | XM-1000 | |
類型 | 控制器 | |
HDD | 320 GB | |
接口 | 測量部 | 專用電纜 |
通信(外部通信) | RS-232C | |
USB2.0 系列 A 6 組(正面：2 組、背面：4 組) | ||
LAN RJ45 (10BASE-T/100BASE-TX/1000BASE-T) | ||
顯示器 | 外部輸出 | DVI-D |
測量模式 | 設定指南 / 測量指南 / 統計分析 / 單品測量 | |
可設定要素數 | 500 要素(批注要素除外) | |
最大測量點 | 200 點(每個要素) | |
基本測量 | 要素間測量 | 距離 / 角度 / 運算 |
基本測量要素 | 平面 / 直線 / 點 / 圓 / 圓柱 / 圓錐 / 球 | |
特殊測量要素 | 點－無校正 / 橢圓 / 單點圓 / 段差圓柱 / 槽孔 / 圓角/C 面直線 / 環面 | |
輔助要素 | 點 | 中點 / 切點 / 交點 / 垂足 / 數值輸入 / 指定要素 |
直線 | 中線 / 切線 / 相交線 / 投影直線 / 旋轉直線 / 數值輸入 / 指定要素 | |
平面 | 中間面 / 平行平面 / 數值輸入 / 指定要素 | |
圓 | 相交圓 / 數值輸入 / 指定要素 | |
幾何公差 | 形狀公差 | 平面度 / 真圓度 / 真直度 / 圓柱度 |
定向公差 | 平行度 / 直角度 / 傾斜度 | |
位置公差 | 位置度 / 同心度 / 同軸度 / 對稱度 | |
座標系 | 新建 | 簡易坐標系 / 類型A 坐標系 / 類型B 坐標系 / 要素指定坐標系 |
更改 | 基準面設定 / 校正軸上點 / 校正軸方向 / 校正軸旋轉 / 補償軸校正 / 原點設定 / 重置坐標系 | |
移動工件. | 移動工件 | |
簡易測量 | 距離 | 面－點高度 / 面－面距離 / 孔位置 |
角度 | 二面角 / 線間夾角 | |
圓直徑 | 圓直徑 / 節距圓直徑 / 圓錐底圓直徑 / 圓錐前端圓直徑 | |
位置 | 孔位置/V 槽 | |
批量設定 | 公差批量設定 / 輸出項目、顯示批量設定 / 實時指南批量設定 / 編輯一覽 | |
測量宏數 | 100 個 | |
探頭設定數 | 10 個 | |
平均測量次數 | 1/2/4/8/16 | |
檢查測量位置 | 有 | |
打印/ 輸出文件 | 檢查規范 / 單品報告 / 單品報告(有實時指南) / 屏幕圖像/圖形顯示圖像 / 探頭照相機圖像/CSV 輸出 | |
導入、導出 | 移動 / 復制 / 刪除 | |
其他 | 批注 / 其他測量結果 | |
環境抗耐性 | 環境溫度 | +10 至 +35 °C |
相對濕度 | 20 至 80 % RH (無凝結) | |
電源 | 電源電壓 | 100 至 240 VAC 50/60 Hz |
消耗功率 | 250 VA 以下 | |
重量 | 約 7.7 kg | |
