AOI自動光學儀的檢測方法與流程是怎么樣的？

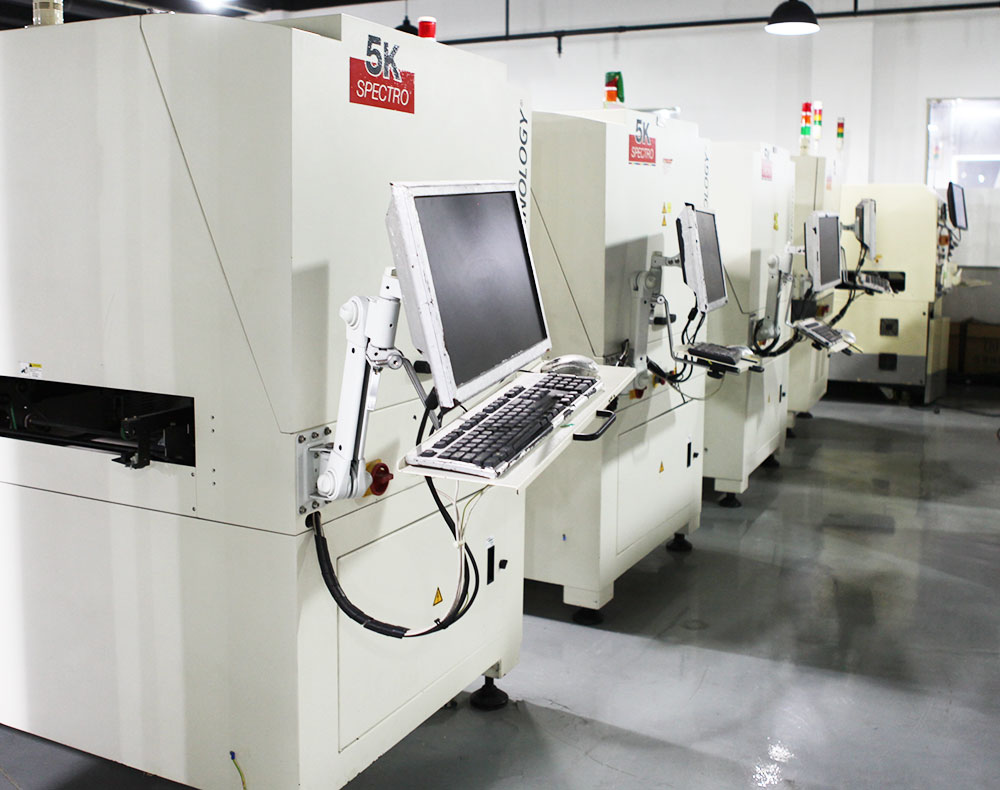

AOI（Automatic Optic Inspection）的全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備,如在線監測檢測PCBA板卡 (PCBA是英文Printed circuit board+assembly的簡稱,也就是說PCB空板經過SMT上件,再經過DIP插件的整個制作過程,簡稱PCBA板卡)。

越來越多的工廠配備AOI檢測設備來保證產品的質量，其基本原理是通過光的反射來檢查如BGA等元件貼裝是否正確，焊接是否良好，是否有漏貼、反向或短路現象等不良。在經過AOI檢測出現不良時,需要現場工作人員進行目測判定，判定后的良品,通過手動修改檢測結果為合格,繼續后面的生產，而不良品則進行維修。

然而,當后段反饋SMT不良時，偶爾發現比較直白不良如漏件、反件、錯件,這些不良在AOI檢測中有報出，可是被現場操作人員誤判而流入了后續生產中。

AOI技術實現要素：

本發明所要解決的技術問題是提供一種AOI檢測方法，其可降低現場操作人員誤判的幾率，大大提高產品質量。

為達上述目的，一種AOI檢測方法,其通過一AOI檢測設備執行，用于檢測待測PCBA板卡,其包括以下步驟:

a.啟動一AOI檢測程序，對該待測PCBA板卡上的元件進行檢測獲得一檢測數據,；

b．判斷該檢測數據是否超過一預先設置的第一閾值，如果是則執行步驟c，如果否則執行步驟f；

c.判斷該待測PCBA板卡的檢測數據是否大于一預先設置的第二閾值，如果是則執行步驟d，如果否則執行步驟e；

d.判定該待測PCBA板卡為不合格產品并存儲該待測PCBA板卡的檢測結果；

e.根據現場操作人員的輸入信息，儲存該待測PCBA板卡的檢測結果；

f.判定該待測PCBA板卡為合格產品并存儲該待測PCBA板卡的檢測結果。
