SMT中的檢測設備AOI和X-RAY的區別是什么？

AOI光學自動檢測設備，是通過光學方式形成圖像然后通過對圖像進行處理然后判斷PCB上的各百種不良，理論上可以判斷出任何人眼可以看到的各種不良，偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極度性、虛焊、空焊、溢膠、錫洞、引腳未出等。

簡單來說，AOI的功能是做外觀檢查的，主要是針對電路板上不良缺陷作檢查，通過光源搭配相機拍圖，源對所拍的圖像進行處理并運用算法檢測出不良。

一般AOI可用于SMT生產線的三個位置，印刷后錫膏檢查，爐前檢查及爐度后檢查缺件，問偏移，短路，空焊，錯答件，極反，反白，側立等。

AOI檢測設bai備原理：當自du動檢測時，AOI檢測設備機器通過高清CCD攝像頭自動掃zhi描PCBA產品，采集圖像，測試的檢測點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出目標產品上的缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來， 供維修人員修整和SMT工程人員改善工藝。

x-ray檢測設備的工作原理：

X-ray檢測設備是通過x光線穿透待檢測樣品，然后在圖像探測器上映射出一個X光影像。該影像的形成質量主要由分辨率及對比度決定。成像系統的分辨率取決于X射線。

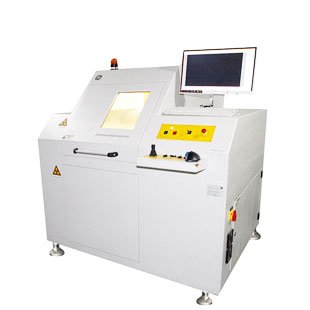

x-ray檢測設備是通過高壓加速電子撞擊金屬板釋放出的x-ray穿透樣品，留下影像，技術人員通過影像的明暗度來觀測樣品的相關細節。如上圖所示可以檢測PCB線路斷開，IC缺陷，錫球開裂等一系列的異常。

X-RAY檢測設備既是X射線檢測設備，這是一種工業使用的x光機檢測機，通常為工業無損檢測X光機（無損耗檢測），此類可以檢測各類工業元器件、電子元件、電路內部。
