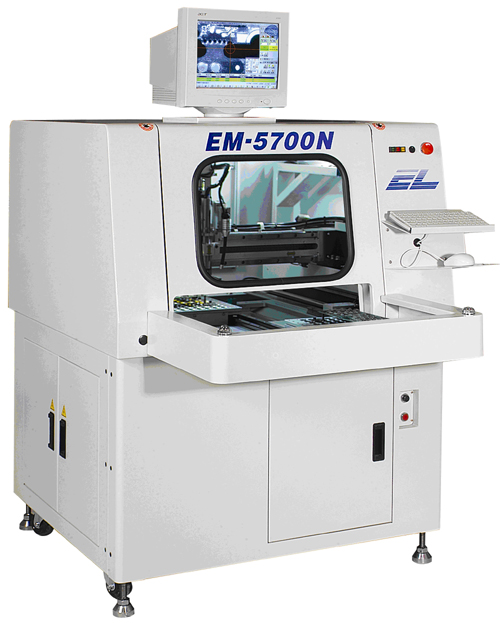

產品名稱：億立EM-5700N在線分板機
0

億立EM-5700N刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。

取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器開置時間，從而達到理想的生產效率。

自動MARK點定位校正系統，移動路徑有實時顯示和模凝路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。

億立EM-5700N在線分板機功能介紹

1.配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高更精確，圖像更清晰。方便區塊程式和單步程式編輯及修改。

2.兩平臺交互工作的PCB的上下料裝置，能有效地降低機器閑置時間，從而達到理想的生產效率。

3.自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在80mm2之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求。大大提高了工作效率。

4.刀具壽命監測，銑刀切割一業距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，以延長銑刀壽命。

5.逶明的安全門設計，使加工過程一目了然，開門有急停預防加工時的意外，提供一個安全檢查的操用環境。

6.程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。

7.大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更佳理想，超聲更小。

利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。

8.透明的安全門設計，使加工過程一目了然，開門有急停減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。

9.光標取點編程方式，大大提高了編程效率和減少了編程時間。

10.利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。

億立EM-5700N在線分板機功能特點

設備尺寸	1220mm1450mm1420mm/1000mm12001230	重量	550KG
底腳可調高度	60~110mm	操縱馬達類型	進口系列
操縱馬達重復精度	0.001mm	各軸最大工作范圍	680mm360mm50mm
定位方式	治具定位、萬能頂針定位、視覺校正	上下板方式	人工放置
分板最大尺寸	322mm*322mm	板最大厚度	5mm
剛性夾具	萬能頂針（金屬）和專用防靜電治具	上端夾緊	采用孔定位方式
功率	400W	最大轉速	60000rpm/min
冷卻方式	自然冷和風冷兩種	更換工具方式	專用扳手更換
最大切割速度	0-100mm/s	最大移動速度	3000mm/s
切割重復精度	0.01mm	分板精度	0.01mm
