至新變革 首創GPU智能輔助檢測PCB任意位置多件、錫珠。 至快速度 極速飛梭取像技術配合獨創DISP動態圖幅無縫拼接， 刷新了業內傳統模式，造就了全板多幅圖像的動態無縫拼接和實時顯示。 至臻至善引領行業趨勢 獨享終極品質追溯系統， 可獨家實現以條碼內容為文件名稱的整板電路板圖像實時輸出、存儲和追溯、回查。 超高速、高精在線型，自動光學檢測儀 |  |
產品信息 | |||||||||

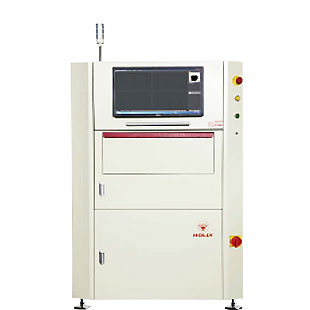

麟翔（LX）系列AOI （自動光學檢測儀）產品主要適用于PCBA （印刷電路板組裝）領域內SMT （表面貼裝技術）制程及 THT （通 孔插験術）制程中，各種外觀缺陷的高速精確檢測、統計和分析， 有利于提高產能、提升品質、改善制程，從而能夠為用戶創造潛在的價值增長。 | |||||||||
獨創的DISP（動態圖幅無縫拼接）技術 | |||||||||
1.刷新了業內傳統模式，首次實現了全板多幅圖像的動態拠拼接，使條碼讀取不再受視野尺寸所限制。 2,可實時顯示PCB整板圖像，最大程度地方便和簡化了檢測程序制作和缺陷警報確認， 同時也為終極品質追溯-整板影像實時輸出、存腳追溯、回査提供了扎實的基礎。 | |||||||||
全新的整板圖像全內存存儲模式 | |||||||||
1,主機安裝全新Windows 7專業版64位操作系統，并配備了超大容量物理內存， 確保了整板圖像的實時全內存存儲。 2,使無板在線調試成為可能，同時也實現了無差異化的離線編程， 最大程度地強化了離線編程可用性。 | |||||||||
高速的全板圖像模板匹配檢測算法 | |||||||||
1,填補了業內空白，首次在機器視覺領域使用GPU并行運算代替了傳統的CPU串行運算模式， 極大程度婀短了圖像處理時間O 2,使全板圖像賊匹配成為現實。 因此，本產品可用于輔助檢測PCB板任意位置上的多件、錫珠、金手指刮痕及PCB板材不良等。 |
| 產品型號 | LX330i L LX520iL LX760iL LX640iL | | |
| 適用PCB | 適用制程 | 回流爐后/波峰焊爐后、回流爐前、錫膏印刷后（有鉛、無鉛均適用） |
| 基板尺寸 | 50x50-330x250mm 50x50-520x470mm 50x50-800x640mm 單軌50 x65-600x590mm 雙軌50 x65-600x320mm | |
| 基板厚度 | 0.4 mm ~ 5 mm | |
| 基板彎曲度 | +/- 4 mm | |
| 基板上下凈高 | 上方:W 40 mm;下方:W 40 mm | |
| 檢查項目 | 回流爐后 波峰焊爐后 | 缺件、多件、錫球、異物、偏移、側立、碑立、反貼、極反、錯件、 壞件、橋連、虛焊、錯誤標識、無焊錫、少焊錫、多焊錫、元件浮起、 IC引腳浮起、IC引腳彎曲、XY?偏移量數據輸出、通孔、無引腳等 |
| 回流爐前 | 缺件、多件、異物、偏移、側立、反貼、極反、錯件、壞件、橋連、 錯誤標識、XYO偏移量數據輸出等 | |
| 錫膏印刷后 | 無錫膏、少錫膏、多錫膏、偏移、橋連、異物、刮痕等 | |
| 視覺系統 | 攝像系統 | 彩色妗相機 |
| 照明系統 | LED照明（同軸垂射+多角度斜射照明）/（RGB + W純白光） | |
| 分辨率 | 6、9、13、16, 19 |jim | |
| 機械系統 | X/Y驅動系統 | 交流伺服電機+精密滾珠絲杠直線導軌副 |
分辨率：1卩m;定位精度：8卩m;移動速度：830 mm/s （Max） | ||
| 度調整 | 自動 | |
| 瞼瞧皮帶 | 防靜電平皮帶 | |
| 髄瞧高度 | 900 mm 上下可調（870mm ?970mm） | |
| 軌道傳送流向 | 左進右出、右進左出；左進左出、右進右出（出廠前客戶定制） 一軌固定、二三四軌可調 | |
| 軟件系統 | 操作系統 | Windows 7 X 64中文專業版64位 |
| 界面語言 | 中、英文可選界面 | |
| 檢測方法 | 顏色抽取、顏色運算、灰階抽取、灰階運算、圖像比對、字符判別、 整板匹配、XYO偏移量數據輸出等 | |
| 檢測結果輸出 | 基蛔、赫名稱、元件名稱、缺陷名稱、缺陷圖片、整板圖像等 | |
| 其它 | 選配部件 | 條碼識別系統、維修站系統、離線編程系統、三點合影對照分析系統、SPC服務器系統等 |
| 電源規格 | AC220V ± 10%, 50/60HZ, 1.2KW （最大功耗） | |
| 氣瞰格 | 0.5兆帕 | |
| 通訊接口 | 標準SMEMA | |
| 環境歐 | 10 to 40 P | |
| 環境濕度 | 10 to 85 % RH （無凝霜） | |
| 產品重量 | 500 Kg 645 Kg 870 Kg 815 Kg | |
| 外形尺寸WxDxH | 870x940x1599mm 1020x1220x1599mm 1320x1400x1599mm 1120x1480x1599mm | |
|  | |
