YXLON FEINFOCUS Cougar SMT Feinfocus作為微焦點X射線檢測技術的先鋒，已在全球安裝了超過2500臺系統，并由此獲得了極其豐富的經驗；并在此基礎上開發出了具有用戶友善界面的多用途緊湊型。 微焦點檢測解決方案-Yxlon.Cougar平臺，是理想的微焦點X射線實時成像檢測系統。 Y.Cougar可用于失效分析，單件產品手動檢測和大批量產品全自動X射線檢測，并可提供一系列的配置方案。這些特點非常適合進行各種二維檢測和三維微焦點計算機斷層掃描(μCT)應用。 |
|

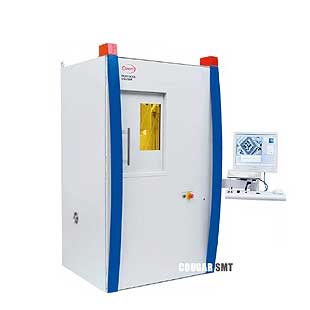

YXLON FEINFOCUS Cougar SMT |
| 主要特點 ■ 高度靈活的通用系統，滿足各種應用要求 ■ 快速獲得高分辨率檢測結果 ■ 占地面積小，進入方便 ■ 數字化平板探測器 ■ 16位實時成像系統 ■ Y.QuickScan-超快微焦點CT方案 ■ 使用簡單，操作安全，維護方便 |
系統優點 ■ 幾何放大倍數2800倍 ■ 總放大倍數10000倍 ■ 可選擇多焦點X射線管，提供微焦點，納米焦點和高功率模式 ■ 細節辨識能力< 500 nm ■ 16位實時圖像處理系統 ■ CNC控制X射線裝置，機械運動系統和圖像處理系統 ■ BGA和SMT（QFP）自動分析軟件，空隙計算 ■ 通用缺陷自動識別軟件（ADR），和AVI視頻記錄 ■ 簡便的鼠標操作模式和圖像導航功能，也可使用操作桿。 |
|
 | ■ 防撞擊設計確保檢測過程安全 ■ 自動恒中心運動控制（AIM），Feinfocus專利的運動控制技術 ■ 易編程設計（Easy Teach-In）使用戶檢測程序的編制簡單易學 ■ 實際X射線強度(TXI)控制技術可獲得高銳度高一致性的圖像 ■ 開放式X射線管頭的設計使射線管具有事實上的無限壽命 ■ 滑移門具備X射線自動關閉功能，可安全地進行樣品裝卸 ■ 射線防護安全性< 1 μSV/h |
應用領域 ■ 印刷線路板 ■ 半導體封裝和聯接件 ■ 電子集成件 ■ 傳感器，微電子系統和膠封元件 ■ 醫療設備 ■ WLCSP ■ 微型機電系統(MEMS,MOEMS) ■ 光子集成元件 ■ 電纜，裝具，塑料件和其他更多應用 |
|
Y.μCT
Y.μCT模塊可對樣品進行三維成像，并獲取樣品整個三維空間內的內部和外部信息，包括組成，結構，虛擬斷面分析和尺寸測量等。帶有Y.μCT模塊的系統可以非常便利地進行高品質的空間掃描和分析。射線管頭參數和定位參數可在數秒鐘內進行設定，也可以按照預先設定的微焦點CT掃描流程程序展開操作。樣品在360°過程中，系統按順序采集不同投影面的信息。專門設計的硬件方案和類似CAD環境的軟件環境對采集到的信息進行快速重建，從而獲得虛擬的斷面和空間圖像，供用戶進行深度檢測和其他更多研究應用。
■ 微焦點CT機械運動機構，帶高精度樣品旋轉軸 ■ 使用便利的掃描和重建軟件 ■ 可對焊點及物件內部的微小不良進行高精度模擬分析 ■ 選件Y.QuickScan可在數秒內完成微焦點CT的掃描并在數分鐘內完成重建 |
|
| PRO是靈活性最大的系統。由于配置了自動裝卸裝置，該系統可用于中等批量和大批量的自動X射線檢測，同時系統也支持手動和自動模式，二維和三維微焦點CT檢測。Y.Cougar PRO系統為滿足各種X射線檢測的要求而設計，單個樣品或樣品托盤可以以手動或自動方式通過側面的閘門和自動裝卸接口裝入。全自動批量檢測可在沒有操作人員干涉的情況下，按照預先設定的檢測流程程序運行。在手動檢測時Y.Cougar PRO具有Y.Cougar SMT一樣的簡單便利的操作和舒適的工作環境。 ■ 可進行Cougar SMT的所有功能 ■ 無人參與的全自動裝卸檢測 ■ 附加全自動裝卸裝置接口 ■ 可選裝雙板自動裝卸臺， ■ 定位精度高，適用批量檢測 |
