高生產率—采用雙軌實裝方式 · 業界領先的單位面積生產率:連接NPM3臺時,貼裝速度高達171,000cph,單位面積生產率27,800cph/㎡ · 雙軌傳送帶：在一邊軌道上進行元件實裝時，在另一邊可進行基板的替換，以提高生產率并可實現異種基板的生產 高功能&高信賴性 · 繼承Panasonic的實裝特征DNA：全面兼容CM Series的硬件 · 具有0402-100*90mm元件的對應能力以元件厚度檢查和基板彎曲檢查等功能，能夠大幅度提高貼裝質量，并且完全滿足客戶對POP、柔性基板等高難度工藝的需求 簡單操作 · 采用人性化界面設計，機種切換指示可大幅度縮短料架臺車的交換作業時間 |  |

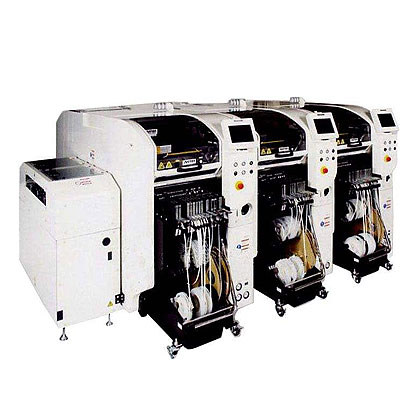

松下NPM-D3多功能貼片機 |
1： 由于基板傳送基準不同，不可與NPM(NM-EJM9B)、NPM-W(NM-EJM2D)、NPM-W2(NM-EJM7D)雙軌規格直接連接。 |
2：托盤供料器貼裝時D尺寸 2 683 mm 、交換臺車安裝時D尺寸 2 728 mm |
3：顯示器、信號塔、天頂風扇蓋除外。 |
4：±25μm貼裝對應是選購件。 |
5：03015/0402芯片，需要專用吸嘴和編帶供料器。 |
6：03015貼裝對應是選購件。 |
7：包括基板高度測定時間0.5s。 |
8：在一個檢查頭不能同時進行錫膏檢查和元件檢查。 |
9： 檢查對象的異物是指芯片元件。 |
10：是根據本公司計測基準對面補正用的玻璃基板計測所得的錫膏檢查位置的精度。 |
通過系統軟件實現生產線、生產車間、工廠的整體管理 |
松下貼片機NPM-D3的參數 |
設備名稱 | 松下NPM-D3 | ||
貼裝頭類型 | 高速 | 泛用 | |
吸嘴數量 | 16吸嘴 | 8吸嘴 | 2吸嘴 |
貼裝速度 | 0.063 s/chip | 0.106 s/chip | 0.423 s/QFP |
貼裝精度 | ±40μm/chip | ±40μm/chip | ±30μm/QFP |
料架數量 | 最大68連（8mm double，小卷盤） | ||
對應元件尺寸 | 0402~L12mm*W12mm*T6.5 mm | 0402~L32mm*W32mm*T12 mm | 0603~L100mm*W90mm*T28 mm |
單軌傳送帶 | L50mm*W50mm~L510mm*W480mm | ||
雙軌傳送帶 | 雙軌式 | L50mm*W50mm~L350mm*W216mm | |
單軌式 | L50mm*W50mm~L350mm*W460mm | ||
|  | |
