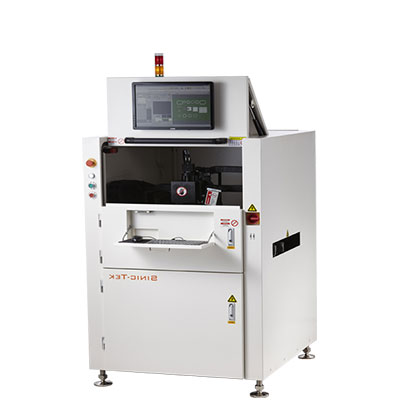

產品名稱：思泰克spi錫膏檢測機 S8080
型號：s8030系列
檢測速度：0.3秒/FOV
Mark點識別：0.5秒/個
操作系統：Windows 7
聯系方式：13631705611
0

◆ 超高精度單軌高速三維錫膏檢測系統 S8030系列
◆ PSLM PMP 可編程相位輪廓調制測量技術
◆ 檢測不良類型：漏印，多錫，少錫，連錫，偏移，形狀不良
◆ 最小檢測元件：01005（英制）
◆ XY定位精度：1um Grating ruler
◆ 重復性精度：高度<1um(4sigma)；面積/體積<<1%(4sigma
◆ 460x460mm 檢測面積
◆ 超高幀數高精度工業相機
◆ 印刷機全閉環控制功能
◆ 貼片機Badmark傳輸功能

產品描述及規格

1、可編程相位調制輪廓測量技術（PSLM PMP）：思泰克發明專利，其獨創的可編程結構光柵使用軟件即可對光柵的周期進行設置；取消了機械驅動及傳動部分，大大提高了設備的精度及適用范圍，避免了機械磨損和維修成本。實現對SMT生產線中精密印刷焊錫膏進行100%的高精度三維測量。

2、思泰克專利同步結構光技術解決了錫膏三維檢測中的陰影效應干擾。結合RG二維光源完美處理高對比度的基板，如黑色基板，陶瓷基板等。采用紅、藍、綠三色光，可提供彩色2D圖像。

3、高解析度圖像處理系統：超高幀數500萬像素工業CCD相機，配合高端遠心鏡頭，支持對01005錫膏的快速穩定檢測。同時提供15um、18um、20um等多種不同的檢測精度，配合客戶的產品多樣性和檢測速度的要求。

4、快速Gerber導入及編程軟件，可實現業內最快的5分鐘編程；人工Teach功能方便使用者在無Gerber數據時的編程及檢測。

5、Z軸實時動態仿形：PSLM的特點提供了對PCB的翹曲變化進行實時動態跟蹤，完美解決柔性線路板和PCB翹曲問題。

6、強大的過程統計分析功能（SPC）：實時SPC信息顯示，完整多樣的SPC工具，讓使用者實時監控生產中的問題，減少由于錫膏印刷不良造成的缺陷。提供給操作人員強有力的品管支持，讓使用者一目了然；

7、設備重復性精度<<10% (6 Sigma)。

N0	設備系統	項目	規格參數
1	視覺部份	檢測原理	正弦白光投影PMP檢測
		工業CCD相機	500萬像素，超過150幀/秒超高速CCD傳感器
		解析度	13.5um,可選10um、16.5um
		3D投影頭	投射周期變化條紋，結合CCD相機可得到真實3D圖像；3D投影頭十年免費包換。（根據需求可選單頭或多頭）
		黑白2D圖像	標配，方便操作員確認不良
		彩色2D圖像	標配，可合成彩色2D圖像，比黑白2D圖像更直觀
		Z軸實時升降	標配，對板彎檢測時通過硬件補償
2	機械部份	機架結構	整體鑄造一體化鑄鐵框架，長壽命、高穩定性
		軌道模式	單軌/雙軌
		PCB進板尺寸（長*寬）	L: 單軌L460 x W460 mm D：雙軌L450 x W350 mm
		X-Y 機構	檢測頭在 X-軸與Y-軸方向移動
		X-Y 機構	基板在 X軸與Y-軸方向均不移動；
		導軌固定邊	前導軌固定
		導軌寬度調整方式	自動、手動，兩種模式
		PCB定位及夾緊方式	邊定位及夾緊
		導軌高度	900±40mm
		PCB工藝邊壓邊寬度	3mm
		PCB傳輸方向	R->L或L->R，可實現流向軟件一鍵切換，切換模式簡單方便
3	軟件部份	系統軟件操作平臺	Windows 7 64位專業版
		軟件語言	中/英文
		編程軟件	Gerber (RS-274X、RS274D)，CAD
		編程時間	< 5分鐘
		程序細調時間	< 5分鐘
		換線時間	< 3分鐘
		拼板程序	拼板程序制作方便（含陰陽板）
		編程模式、數據輸入類型	SPI程序可用鋼網文件，Gerber (RS 274X, RS274D格式)；也可手動添加窗口制作程序
		系統診斷	標準配置
		離線編程軟件	有（選配）
		操作簡便性	界面非常友好，WINDOWS風格，便于操作
		SPC數據采集分析&制程監控軟件	強大的SPC功能，具備完善的數據采集、分析、管理功能。SPC軟件可進行Production Trend 、Xbar chart 、R chart；Cp、Cpk等相關測試；能記錄每塊PCB上每個焊錫點的體積、面積、高度、偏移等具體量化數據，并能獨立輸出電子表格模式報告；可進行異常原因統計圖、整板數值圖像、正態分布圖、個別元件測試資料曲線圖分析；還可以輸出即時不良影像及異常數據及影像儲存等功能。
		網絡技術要求	支持TCP/IP協議，圖片即時傳送，對使用無影響
4	電腦部份	電腦類型	高性能服務器
		CPU	Intel i7
		內存容量	32 GB Memory
		硬盤容量	2T HDD
		操作系統	Windows7 64位專業版
		顯示器	24" 液晶顯示器
		輸入裝置	Mouse, Keyboard
5	整機信息	設備尺寸	W1000D1150H1580mm
		供氣要求	4～6 Bar
		重量(KG)	865kg
		電源	220V，10A
		耗電量（啟動/正常）	啟動：2.5kw / 正常運轉：2kw
		工作氣壓	5L/min
		地面承重要求	500kg/m2
		接地電阻要求	接地線
		具備標準SMEMA接口	具備，有好壞板輸出信號
		安全保護系統	具備完善的安全指示、互鎖系統
6	其它項目	條碼掃描功能	選配項；可配外置式高速barcode裝置,具備讀出母板與子板功能
		具備自動/手動檢測功能	兩種模式均具備
		技術資料	配備完整的技術、操作、維護手冊（含電子檔）及軟件安裝盤
		軟件升級服務	能夠提供永久的、免費的、軟件升級服務。
		維修站	（選配項）軟件+電腦
