田中繞線機mx5608 8軸繞線機 全自動繞線機 MX5608，是第三代多軸繞線機系列，除了具有與以往同等機器的優點以外，還具有設計新穎、剛性大等特點。由于XYZ軸移動范圍增大，對于一些非常困難的繞線，只要增加一些特殊的選擇裝置即可予以解決。 本系列機器關鍵部件全部采用日本進口，結構緊湊、高剛性、高精密、高速度、高強度。 采用Tanac的原版繞線機專用軟件，可以實現各種各樣高難度的繞線，使用Windows編程，操作極其簡單，即使從未使用過Tanac軟件的人也很容易掌握。 導針桿可以旋轉0度、90度、135度，對于貼片電感水平方向的端子纏繞也是輕而易舉的。 設計人性化，構造牢固而簡單，故障少，保養維修方便。 |
|

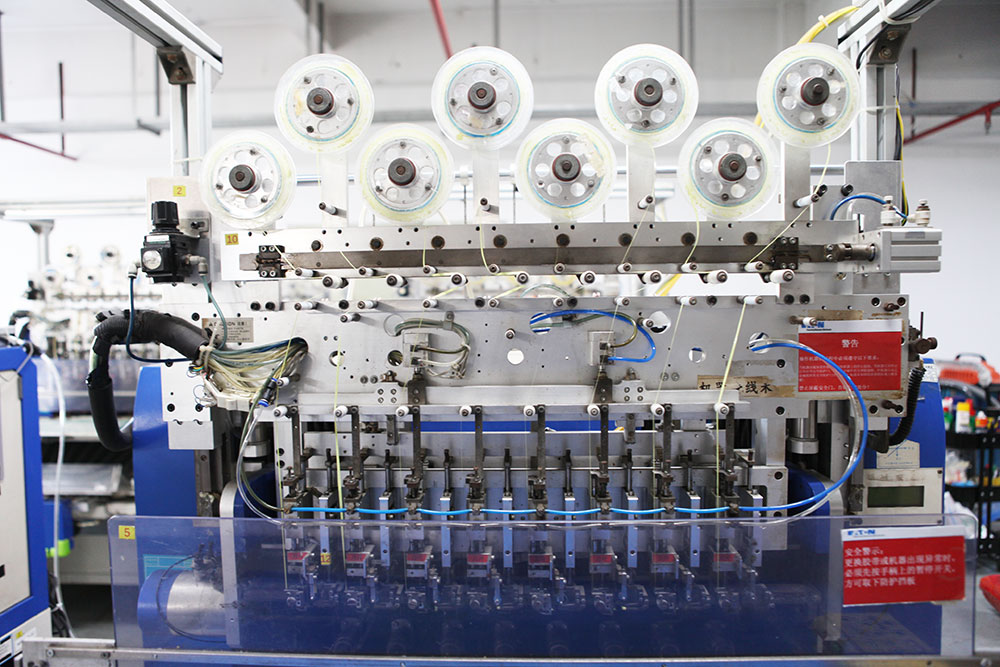

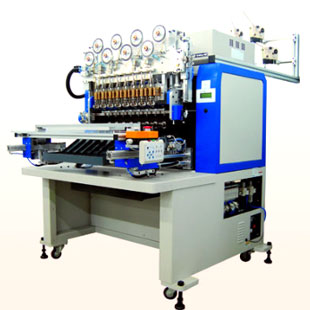

田中繞線機mx5608 8軸全自動繞線機 |
| 規格參數： | |||||||||
| 主軸數 8 | |||||||||
| 主軸轉速 (rpm) 4000/10000/16000 | |||||||||
| 主軸間距 (mm) 45 | |||||||||
| 主軸伺服馬達功率 (w) 750 (根據需要可選用1500W) | |||||||||
| 導針桿移動伺服馬達功率 (w) X:100 Y:100 Z:100 | |||||||||
| 快速夾具接口內徑 (mm) 標準：10 | |||||||||
| 適用線徑 (mm) 0.02-0.4mm (追加氣壓剪刀以及更換馬達可以繞到0.4mm以上) | |||||||||
| 最大骨架外徑 (mm) 30 | |||||||||
| 導針桿移動量 (mm) X:90 Y:90 Z:50 | |||||||||
| 導針桿移動速度 (mm/sec) 250 | |||||||||
| 控制系統 田中精機 G2 控制器 | |||||||||
| 電源電壓 (v) 單相 AC200-230V , 50Hz/60Hz | |||||||||
| 消費電力 (w) 1250 | |||||||||
| 壓縮空氣壓力 (Mpa) 0.49-0.59 | |||||||||
| 機臺本體尺寸 (mm) 770(W) *1100(D) * 1300(H) | |||||||||
| 機臺本體重量 (kg) 250 |
